Rumah > Produk > Angkat Boom > Angkat Boom Teleskopik

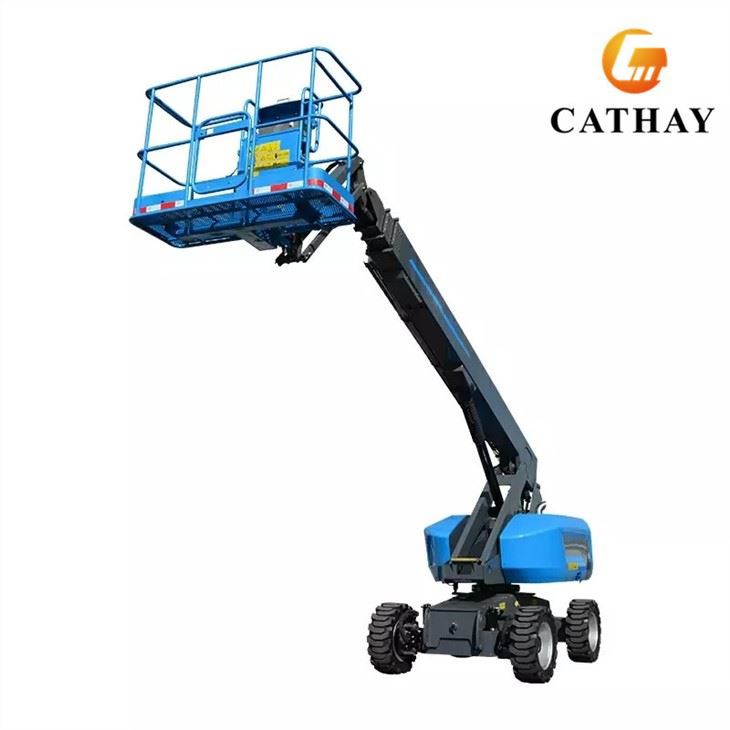

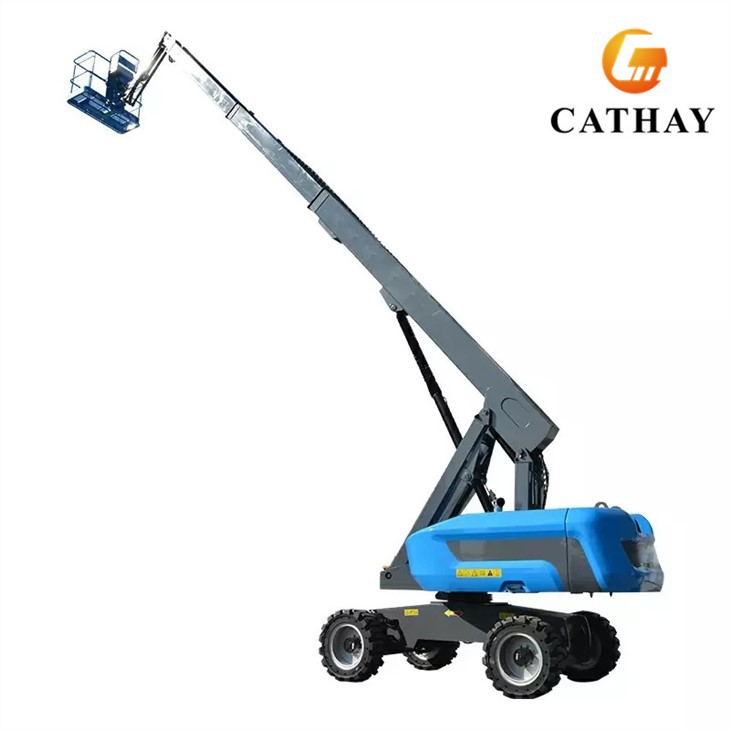

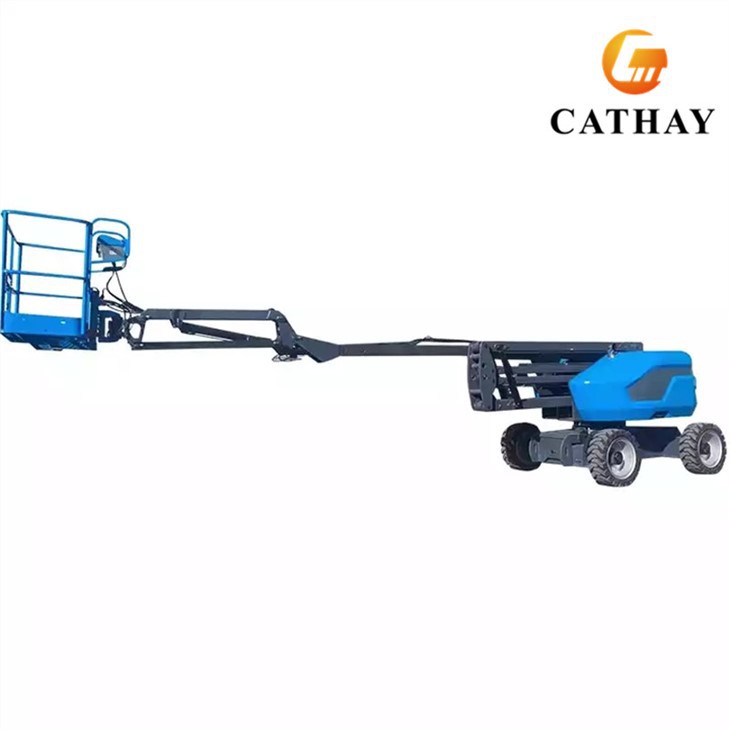

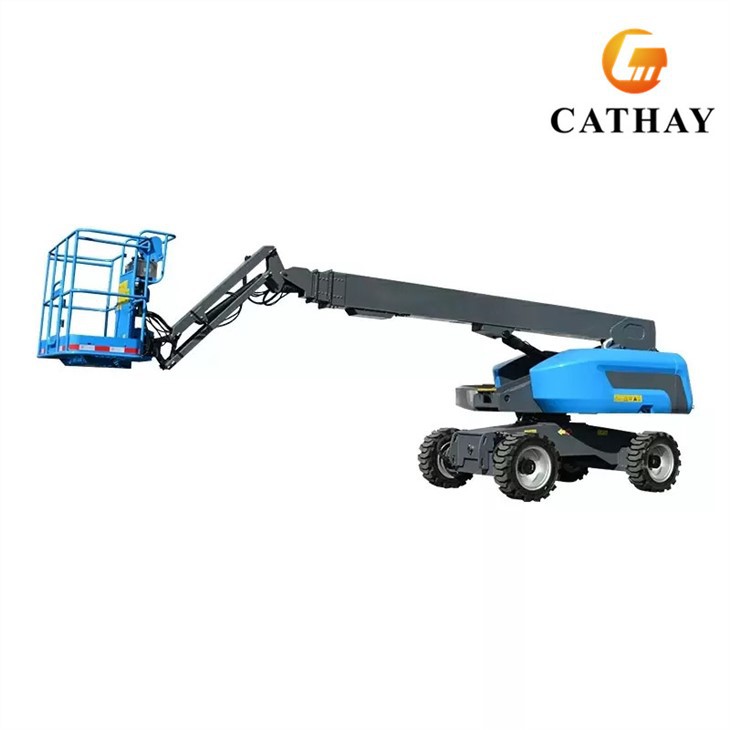

Teleskopik Self Propelled Boom Lift

Sesuai untuk projek berskala besar, dengan keperluan yang lebih tinggi untuk ketinggian dan beban kerja, kuasa diesel, ketinggian kerja 12~58m, pada tahap paling maju di dunia, CATHAYLIFT memberikan anda penyelesaian kerja udara berkualiti tinggi.

Hantar pertanyaan

Berbual sekarang

Description/kawalan

Jenis Model No.

CSTBL-12

CSTBL-16

CSTBL-20

CSTBL-22

CSTBL-26

CSTBL-28

CSTBL-30

CSTBL-32

CSTBL-36

CSTBL-38

CSTBL-42

CSTBL-56

Ketinggian Kerja Maks

14.3m

18.2m

22.3m

24.1 m

28m

30m

32.4 m

34 m

38.64 m

40.4 m

44 m

58m

Ketinggian Platform Maks

12.3m

16.2m

20.3m

22.1 m

26m

28m

30.4m

32 m

36.64 m

38.4 m

42 m

56m

Jejari Kerja Maks

10.5m

15m

18m

18 m

22m

21.4 m

23 m

26m

Kapasiti Angkat (terhad)

480kg

480 kg

480kg

480 kg

480kg

Kapasiti Angkat (tidak terhad)

230kg

230 kg

230kg

340 kg

230 kg

340 kg

230 kg

230kg

Panjang( disimpan) Ⓓ

7.54m

7.9m

9.3m

10.97 m

11.55m

13.5m

13 m

14.1 m

13 m

14.1 m

13.3 m

14.9m

Lebar (disimpan) Ⓔ

2.29m

2.39m

2.49m

2.5m

2.5 m

2.5m

2.5 m

2.49 m

5.1m

Tinggi(disimpan) Ⓒ

2.39m

2.69m

2.75m

2.75 m

2.83m

3.08m

3.28m

3.6m

Tapak Roda Ⓕ

2.45m

3.66m

3.96m

5.6m

Kelegaan Tanah Ⓖ

0.43m

0.43 m

0.43m

0.43 m

0.43m

0.43 m

Saiz PlatformⒷ*Ⓐ

1.83*0.76m

2.44*0.91m

Jejari pusingan (dalam)

2.2 m

2.66m

3.59 m

2.74 m

3.13 m

3.13m

Jejari Pusingan (luar)

5.2 m

5.66m

3 m

5.59 m

4.14 m

7.6m

Kelajuan Perjalanan (disimpan)

4.4 km/j

4.4km/j

4.4 km/j

4.4km/j

Kelajuan Perjalanan (dinaikkan)

1.1 km/j

1.1km/j

1.1 km/j

1.1km/j

Kebolehan Gred

40 peratus

Tayar Pejal

36×12-20

33×12-20

36×14-20

385/65-24

385/65-22.5

445/65-22.5

Meratakan Platform

Meratakan automatik

Kelajuan Ayunan

0~1/3rpm

Pusing Ayunan Meja

360 darjah Berterusan

Putaran Platform

±80 darjah

Kapasiti tangki bahan api

151L

150L

151 L

151L

151 L

151L

200L

300L

Berat keseluruhan

7000kg

10000kg

12500kg

13000 kg

16500kg

17000kg

18500kg

18650kg

20120kg

23000 kg

23600kg

27500kg

Kawalan Voltan

12 V DC

12V DC

12 V DC

24v

Enjin

Yanmar

Cummins

Memuatkan/Penghantaran

40GP

40FR

40FR OWOH

40FR OOG

Pandu*Stir

4WD*2WS / 4WD*4WS (WD: pacuan roda, WS: stereng roda)

Kelebihan prestasi teknikal produk:

Kawalan kecerunan skala penuh - Kawalan kecerunan skala penuh perjalanan, lif boom, teleskopik boom dan casis berputar menjadikan kenderaan kerja udara mudah diletakkan dan beroperasi dengan lebih lancar walaupun dalam persekitaran yang ketat.

Sistem Pengesahan Pemanduan - Meningkatkan kewaspadaan dan keselamatan pengendali. Apabila lengan memusingkan bukan stereng, tindakan perjalanan tidak boleh dikendalikan dan lampu penunjuk pada panel operasi platform dihidupkan, dan arah pergerakan perjalanan mungkin bertentangan dengan pergerakan gajah. Pada masa ini, suis pengesahan pemanduan mesti menggunakan fungsi pemanduan resume untuk memastikan operator mengetahui kedudukan lengan dan arah pemanduan pemegang yang betul.

Menyediakan dua cangkuk tali pinggang keledar

Suis kaki - mengawal semua kuasa fungsi. Kaki mesti keluar dari suis kaki untuk menghidupkan enjin.

Meratakan platform automatik - platform secara automatik kekal paras apabila sudut boom berubah. Apabila platform condong lebih daripada 2 darjah, penggera dikeluarkan, dan apabila platform condong lebih daripada 3 darjah, sistem memotong fungsi lif boom dan fungsi meratakan platform untuk melindungi keselamatan pengendali.

Semua fungsi pada panel kawalan ditunjukkan oleh piktogram yang mudah difahami.

Sistem hidraulik

Komponen hidraulik - pam pemacu dan motor perjalanan adalah produk syarikat terkenal di peringkat antarabangsa.

Penapisan Hidraulik Tekanan Penuh - Penapisan hidraulik di luar pam (tangki) dan penapisan kembali minyak.

Litar Tunggangan Hidraulik Kitaran Tertutup—Memberikan Kuasa dan Prestasi Tiada Tandingan. Sistem pengesan beban ini secara automatik melaraskan output pam untuk mengekalkan prestasi optimum. Litar sistem perjalanan menggunakan pam omboh anjakan pembolehubah paksi terkini dan motor perjalanan omboh.

Modul Sistem Hidraulik - Menyediakan kebolehpercayaan sambil meningkatkan kebolehselenggaraan dan penyelesaian masalah. Hidraulik digabungkan menjadi empat modul hidraulik untuk fungsi boom, fungsi pemacu perjalanan, fungsi stereng, fungsi pengalih, fungsi platform dan fungsi pemacu tambahan, meningkatkan kebolehpercayaan sambil mengurangkan hos, kelengkapan dan kemungkinan kebocoran. Diagnostik, penyelesaian masalah dan kebolehservisan menambah baik sistem paip hidraulik dan tradisional. Modul ini juga mempunyai penyambung diagnostik cepat dan kebolehtukaran kili.

Tangki Hidraulik 151L - Menyediakan sistem hidraulik yang disejukkan untuk memanjangkan hayat komponen. Tangki minyak hidraulik mempunyai tolok aras minyak, tolok suhu, penapis serapan, penapis minyak kembali dan tolok pintasan penapis. Unit ini menyediakan sistem hidraulik yang disejukkan untuk memanjangkan hayat komponen, meningkatkan rintangan kakisan dan meningkatkan prestasi sistem pemantauan.

Penyejuk Minyak Hidraulik - Ia beroperasi dalam litar balik perjalanan hidraulik dan disejukkan oleh kipas motor. Penyejukan minyak hidraulik tambahan tersedia apabila mesin beroperasi dalam iklim panas atau apabila tapak kerja memerlukan perjalanan yang panjang.

● Komponen persekitaran keras lanjutan

Menyediakan perlindungan terbaik industri untuk mesin yang beroperasi dalam persekitaran yang berdebu, kasar, semburan dan menghakis. Ia termasuk sarung belos silinder minyak, peranti mengikis pasir lengan, kotak perlindungan kotak kawalan, kotak meja putar tengah, peranti pra-penapisan pengambilan udara enjin dan konfigurasi lain untuk memberi perlindungan kepada mesin yang menjalankan operasi mencuci dan menyembur pasir.

● Pencucuh dan sistem perlindungan pencucuhan berulang

Lindungi gear gelang roda tenaga enjin dan motor pemula.

● Penutupan enjin automatik

Enjin akan mati secara automatik apabila suhu enjin terlalu tinggi atau tekanan minyak terlalu rendah.

● Plat penutup boleh alih memudahkan penyelenggaraan

Kakitangan penyelenggaraan boleh mengakses struktur dalaman mesin dengan mudah.

● Pin dan sesendal

Penyelenggaraan yang mudah dan penggunaan jangka hayat yang panjang. Semua pin bergerak menggunakan pin keluli yang dirawat dan galas pelincir sendiri; tiada gris kuning diperlukan. Selepas percubaan berkala, ia boleh bertahan selama 10 tahun penggunaan biasa.

● Panel kawalan

Untuk menyesuaikan diri dengan persekitaran penggunaan dengan lebih banyak percikan sanga kimpalan dan habuk, kami telah menukar panel topeng jenis sentuhan kepada panel keluli.

● Pengesan panjang

Sensor dipasang di dalam ekor boom untuk mengesan panjang lanjutan boom dengan mengesan silinder minyak, yang bukan sahaja mengurangkan berlakunya kerosakan, meningkatkan kebolehpercayaan, tetapi juga mengurangkan kerosakan yang disebabkan oleh kesilapan manusia.
